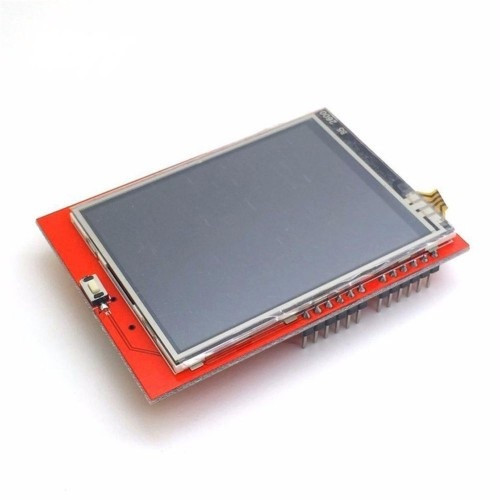

TFT LCD 2.4 дюйма кольоровий графічний дисплей для ARDUINO

LCD TFT дисплей призначений для виведення тексту, зображень, графіків і т.д. LCD – це технологія виготовлення екранів, заснована на використанні рідких кристалів. Даний LCD дисплей виготовлений за технологією TFT, яка передбачає використання тонкоплівкових транзисторів. На відміну від символьних екранів, графічний дисплей має більше можливостей візуальної реалізації. Графічний дисплей здатний відобразити лінії різної товщини, будь-які розміри шрифтів та картинок. Також цей дисплей підтримує більшість поширених шрифтів.

Плата дисплея спроектована на базі мікросхеми SPFD5408, 2 буферних підсилювачів 74HC245 та інших допоміжних компонентів. Мікросхема SPFD5408 є контролером, який відповідає за роботу графічного дисплея.

Діагональ повнокольорового дисплея становить 2,4 дюйма, роздільна здатність дисплея 320 х 240 пікселів. Модуль має сенсорний екран (touchscreen), який реагує як на стілус, так і на палець.

Підключається дисплей до керуючого пристрою за допомогою 9 цифрових та 4 аналогових виводів. На платі модуля розміщено слот для картки пам'яті Micro SD. Якщо не використовувати слот для картки пам'яті, то вільними залишаються 4 виводи:  SD_SS, SD_DI, SD_D0 і  SD_SCK.

Перед використанням цього графічного РК дисплея необхідно завантажитибібліотеку  для середовища розробки Arduino IDE, а потім встановити її вручну.

Живиться модуль від зовнішнього джерела живлення, плати Arduino Uno R3 чи іншого мікроконтролерного пристрою. Напруга живлення становить 5 В.

Технічні характеристики модуля:
