Модуль IRF520 силовий ключ з польовим транзистором



Даний модульIRF520 є силовим ключем з польовим транзистором. Він дозволяє замикати і розмикати ланцюг з великою постійною напругою або струмом. Даний транзистор може комутувати струми до 1 А при напрузі на вході, що управляє 5 В. Також модуль може керує навантаженням з використанням ШІМ (широтно-імпульсна модуляція). Завдяки цій можливості за допомогою модуля можна змінювати швидкість електродвигуна, яскравість світлодіода тощо.

Плата модуля спроектована на МОП-транзисторіIRF520 (MOSFET). IRF520 є польовим транзистором із ізольованим затвором, який регулює посилення сигналу. При подачі на силовий ключ напруга від 5, він відкривається і включає навантаження. Основною особливістю модуля є відсутність механічних частин. Діапазон вихідної керованої напруги становить від 0 до 24 В, а вихідного струму навантаження до 5 А. При силі струму більше ніж 1 А необхідно встановити тепловідведення у вигляді радіатора. Радіатор кріпиться до корпусу транзистора.

Керувати модулем силового ключа можна за допомогою платформи Arduino або іншого мікроконтролерного пристрою. Завдяки цьому модулю мікроконтролер здатний керувати безпосередньо потужним навантаженням.

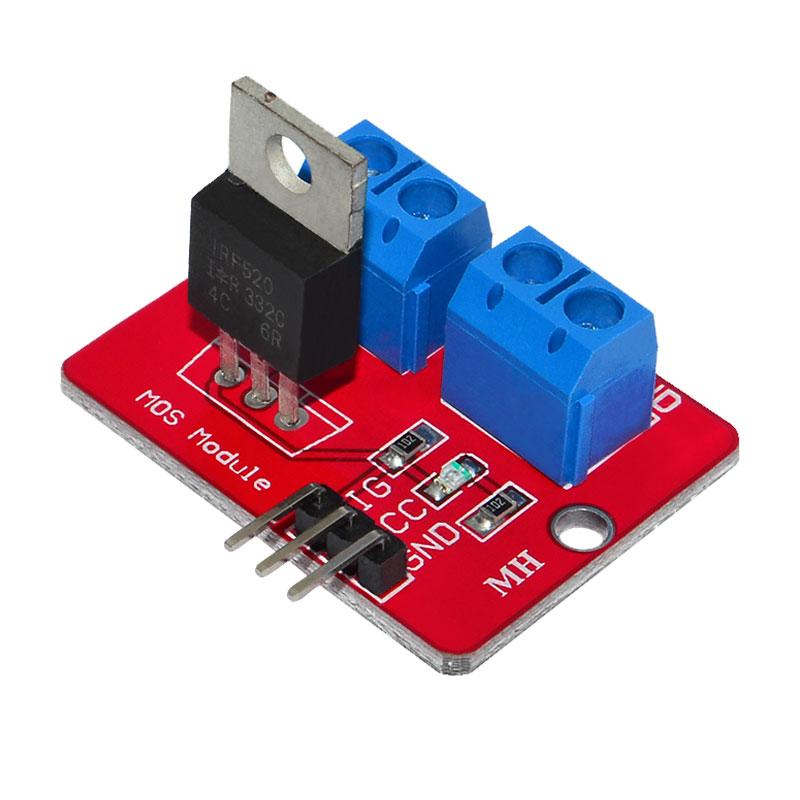

На платі є: висновки для підключення керуючого пристрою (мікроконтролер) та 4 гвинтові клемники, за допомогою яких підключається навантаження та джерело живлення.

Призначення висновків плати модуля:


SIG:	сигнал мікроконтролера
VCC:	напруга живлення (не використовується)
GND:	«земля»
V+:	напруга живлення навантаження
V-:	загальний провід навантаження
VIN:	живлення навантаження

Подається напруга живлення від зовнішнього джерела живлення. Діапазон напруги живлення становить від 0 до 24 В постійного струму. Сигналізує живлення модуля світлодіод, який підключений до шини живлення.

---



Технічні характеристики модуля:


Транзистор	IRF520
Напруга живлення, В	3,3 та 5
Вихідна керована напруга, В	0 ... 24
Вихідний навантажувальний струм, А	5
Розміри модуля, мм	33 х 24
