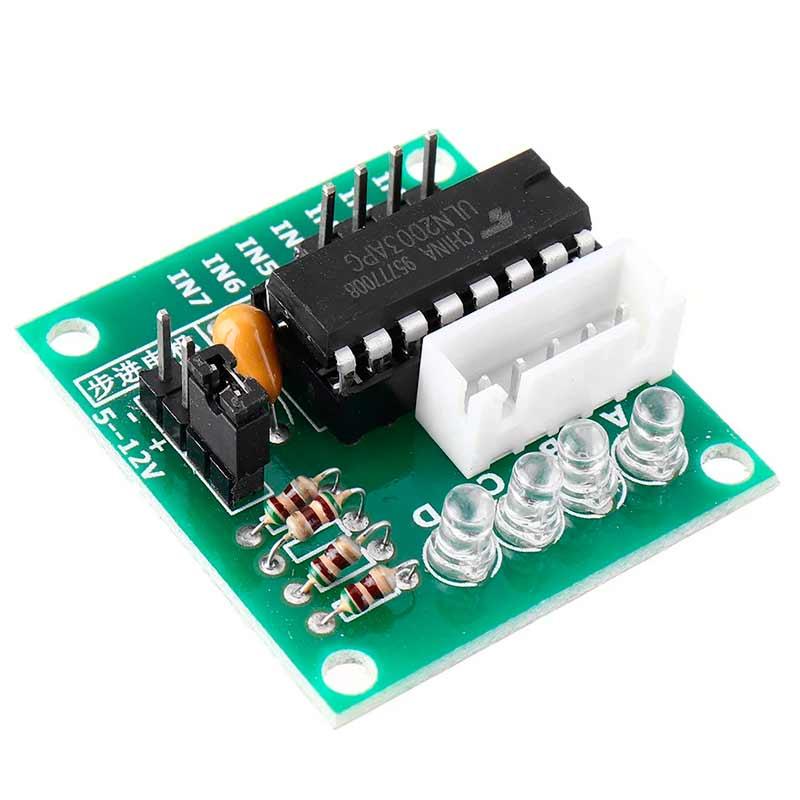

Драйвер крокового двигуна ULN2003 (модуль)

Модуль на мікросхемі ULN2003 призначений для підключення уніполярного крокового двигуна. Крім того, модуль може бути використаний як чотириканальний комутатор низьковольних реле, ламп, світлодіодів та інших навантажень зі струмом споживання до 500 мА.

Мікросхема ULN2003 - це складання транзисторів Дарлінгтона з вихідними ключами підвищеної потужності, що має на виходах захисні діоди, які призначені для захисту керуючих електричних кіл від зворотного викиду напруги від індуктивного навантаження.

Кожен канал (пара Дарлінгтона) в ULN2003 розрахований на навантаження 500 мА і витримує максимальний струм до 600 мА.

Плата має 4 світлодіоди, що відображають стан кожного з виходів А-D. При необхідності світлодіоди можна вимкнути, прибравши перемичку з плати.

Характеристики:
Максимальний струм (на канал): 500мА (600 короткочасно)
Напруга живлення: 5-12В

Схема підключення крокового двигуна:
