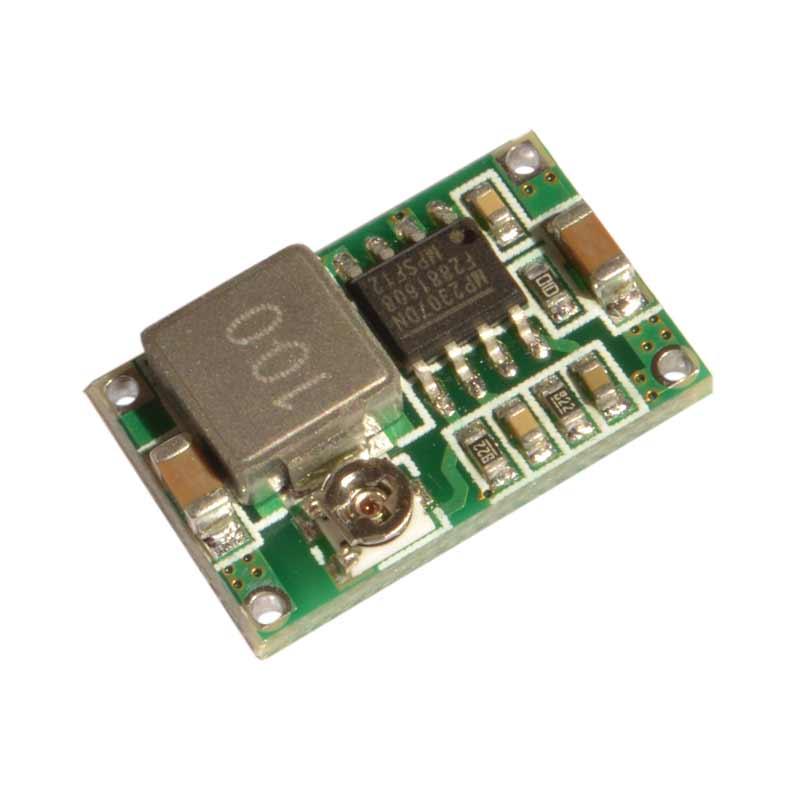

Знижувальний DC-DC перетворювач MINI-360 вхід 4.75V-23V вихід 1.0V-17V 2A

MINI-360 є понижувальним перетворювачем DC-DC з можливістю регулювання вихідної напруги. Завдяки компактним розмірам модуля його можна використовувати для живлення відеореєстраторів, мережевих обладнання тощо. Також конвертер добре підійде для живлення. /a>.

Модуль HX-MINI-360 спроектований на основі мікросхеми MP2307DN та інших допоміжних компонентів. Діапазон вхідної напруги мікросхеми становить від 4,75 до 23 В, а вихідної напруги від 0.925 до 17 В. Різниця між вхідною і напругою, що виходить, не повинна перевищувати 15 В. Частота перемикання 340 КГц, яка дає можливість отримати великі значення сили струму навантаження. Максимальний струм перетворювача становить 3 А. При навантаженні струму до 1,8 А мікросхема не нагрівається і немає великих коливань напруги. На платі є підстроювальний резистор для регулювання значень вихідної напруги. Під час роботи з пороговою силою струму та тривалої роботи конвертера необхідно встановити тепловідведення у вигляді радіатора. Плата має захист від перегріву (при досягненні 160 °C перетворювач відключається).

Плата модуля має 4 висновки:


Зверніть увагу, що мікросхема модуляне має  захист від переполюсування. За потреби можна встановити діод Шоттки на вхід плати, який забезпечить захист від переполюсування.

У комплект радіатор не входить.


Технічні характеристики перетворювача:
