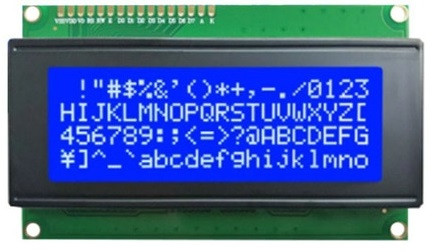

Чотирирядковий символьний індикатор LCD2004A 5V з підсвічуванням (синій)

Індикатор LCM 2004A виконаний за технологією STN.

STN (super twisted nematic) - рідкий кристал із поворотом від 180 до 270°.

Індикатор має світлодіодне (LED) підсвічування. Достоїнствами цього підсвічування є його довговічність, відсутність необхідності в додатковому джерелі живлення, велика різноманітність кольорів. Основний недолік - великий струм споживання.

Основні характеристики LCM 2004A:

• Тип дисплею: Символьний
• Вбудований контролер: KS0066
• Текстова роздільна здатність: 20 символів 4 рядки
• Технологія: STN (позитив)
• Тип підсвічування: LED
• Колір крапки: Білий
• Колір тла: Синій
• Розмір: 77×46.7х11.5 мм
• Робоча температура: -20...70

Плата дисплея має 16 цифрових виводів, з яких 6 є обов'язковими для підключення:

№	РК-дисплей	Arduino	Опис контактів
1	VSS	GND	«земля»
2	VDD	5V	напруга живлення дісплея
3	VO	A0 (потенціометра)	контрастність екрану
4	RS	D12	вибір регістру
5	RW	GND	читання та запис даних (при підключенні до «землі» вмикається режим запису)
6	EN	D11	включення
7	D0	-	цифровий контакт (не використовується при 4-бітному режимі)
8	D1	-	цифровий контакт (не використовується при 4-бітному режимі)
9	D2	-	цифровий контакт (не використовується при 4-бітному режимі)
10	D3	-	цифровий контакт (не використовується при 4-бітному режимі)
11	D4	D5	цифровий контакт
12	D5	D4	цифровий контакт
13	D6	D3	цифровий контакт
14	D7	D2	цифровий контакт
15	A	5V	напруга живлення підсвічування
16	K	GND	загальний провід підсвічування

Плата модуля може працювати у 2 режимах:

• 8-біт: дані передаються за 1 такт. Для обміну інформацією використовуються контакти від  D0 до D7.
• 4-бітний: дані передаються за 2 такти (з початку старші 4 біти, а потім молодші 4 біти). Для обміну інформацією використовуються контакти від D4 до D7.

Даний дисплей сумісний з бібліотекою «LiquidCrystal». При роботі в середовищі розробки Arduino IDE необхідно вибрати цю бібліотеку та вказати виводи до яких підключено дисплей.

Подається живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення становить 5 ст.

---

Технічні характеристикиLCM 2004A:


Мікроконтролер	KS0066
Напруга живлення, В	5
Струм споживання, ма	1,2
Роздільна здатність дисплея	16 х 04
Колір фону екрана	біло-синій
Розмір символу, мм	2,95 x 4,75
Робоча температура, °C	-20...+70
Розміри модуля, мм	62 x 26
