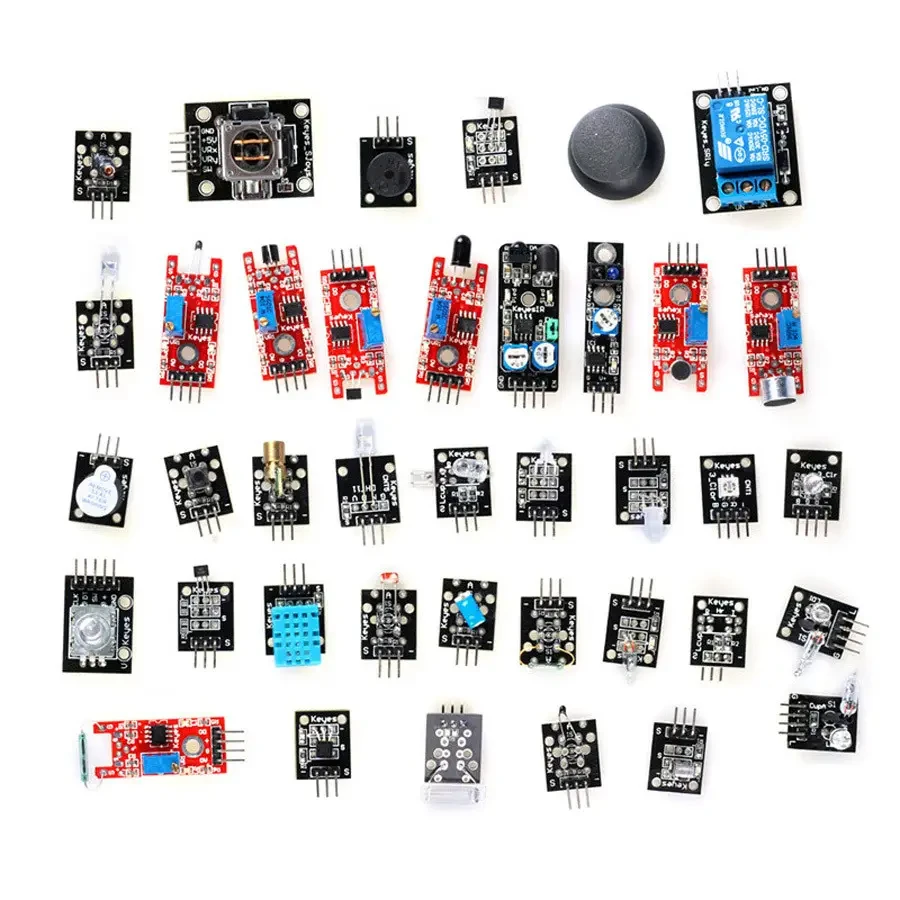

Набір датчиків для Arduino (реальний товар може мати незначні відмінності в зовнішньому вигляді від представлених в описі фотографій)

Включає в себе 37 позицій:

1. Модуль датчика температури DS18B20 KY-001 (Temperature sensor module)

Датчик температури повітря з цифровим представленням даних на виході. Призначений для роботи спільно з мікроконтролером. Основний компонент – мікросхема ds18b20, перетворює температуру корпусу в передану інформацію щодо послідовної двопровідної шині даних 1-Wire. На шину даних можна встановити кілька таких датчиків використовуючи один висновок МК. Модуль датчика температури ds18b20 застосовується для вимірювання температури повітря в приміщенні і на відкритому повітрі. Використовується як зручний засіб установки мікросхеми ds18b20 в контрольованих точках. Добре підходить для вивчення МС ds18b20. З допомогою датчика KY-001 збирають кімнатні термометри та автоматичні метеостанції. Модуль KY-001 невід'ємна частина систем класу розумний будинок.
Характеристики
живлення
напруга 3...5,5 В
струм 10 мА
Діапазон вимірювання температури -55...125 °С
Роздільна здатність 9...12 біт
Точність ±0,5 °С в діапазоні -10...+85 °С
Час вимірювання при роздільною здатністю 12 біт становить 0,75 із
Компоненти
Мікросхема ds18b20

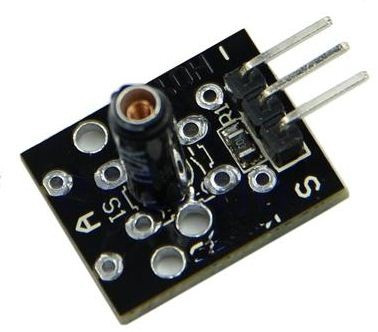

2. Модуль датчика вібрації KY-002 (Vibration switch module)


Модуль сприймає механічні впливу на прилад в якому він закріплений. Реагує на удари, вібрацію, струс. Використовується в охоронних системах. Цікаве застосування в рухомій робототехніки для реєстрації зіткнення з перешкодою.

Характеристики
Граничне напруга комутації 12 В
Опір контактів
розімкнуті більше 10 МОм
замкнуті менше 30 миллиОм

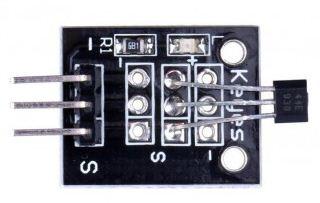

3. Модуль датчика Холла KY-003 (Hall magnetic sensor module)

Пристрій фіксує наявність постійного магнітного поля. Модуль датчика холла KY-003 в основному використовується в автоматиці, електромеханіки для визначення параметрів руху деталей механізмів. KY-003 застосовується в системах та приладах побутового, навчального та розважального призначення. Добре підходить в якості наочного посібника для вивчення ефекту Холла.
Характеристики
Напруга живлення 4,5 – 5,5 В.

Компоненти
Мікросхема 44E 938 має 3 виводу, містить чутливий до магнітного поля напівпровідник, підсилювач сигналу і ланцюги забезпечують логічний сигнал на виході.
Світлодіод L1 світиться при спрацьовуванні датчика.
Плата модуля KY-003 має отвори для кріплення.

4. Модуль тактовою кнопки KY-004 (Key switch module)

Модуль KY-004 дозволяє змонтувати кнопку на передній панелі невеликого приладу завдяки отворів в платі. При використанні модуля кнопки полегшується макетуванні схем. Модуль призначений для використання в самому широкому колі схем і приладів побутового, офісного та метрологічного призначення.
Компоненти
З кнопкою застосованої в модулі ви зараз маєте справу керуючи маніпулятором миша. Кнопки такого класу розташовані під клавішами миші. Модуль KY-004 містить резистор 10 кОм.

Корисні особливості KY-004
Кнопка має 2 контакту. Вони замикаються при натисканні і розмикаються при відпусканні. Якщо призначення KY-004 у схемі – просте з'єднання ліній при натисканні, то використовується тільки 2 провідника сполучені з контактами I а також з центральним контактом. Модуль дозволяє забезпечити високий потенціал виходу при відпущеному стані кнопки. При цьому на контакт S подається напруга необхідної величини, частіше всього це напруга живлення. В такому випадку використовується 3 дроти.
Характеристики модуля кнопки
Граничний режим
комутована напруга 12 В
комутований струм 50 мА
Опір контактів
замкнутих 50 мОм
розімкнутих 100 МОм
Кількість натискань 100 000
Температура повітря при роботі -25...105 ℃

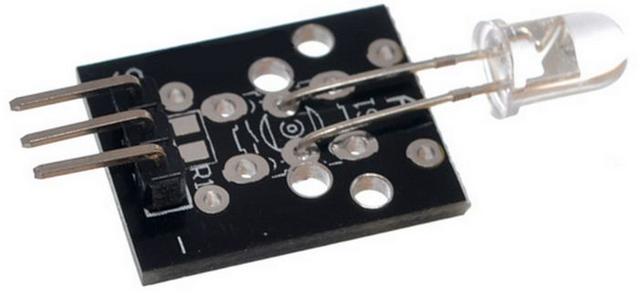

5. Модуль ІК світлодіоди KY-005 (Infrared emission sensor module)

Пристрій дозволяє змонтувати світлодіод інфрачервоного випромінювання в необхідній точці конструкції приладу. Модуль KY-005 дає можливість налагодити канал передачі даних або зібрати спільно з фотоприймачем надійно працюючу фотопару за принципом перекриття світлового потоку. В якості приймача інформації, що передається по ІЧ каналу застосовують ІК фотодіоди. При передачі даних ІЧ канал не чутливий до електромагнітних перешкод радіо діапазону і не створює перешкод радіоприймачів. Застосування в оптопарах вигідно завдяки слабкій чутливості ІЧ фотоприймача до звичайного освітлення. Модуль ІК світлодіоди KY-005 полегшує макетування схем і дозволяє зробити більш простим вивчення властивостей ІК світлодіоди.
Характеристики
Струм споживання 15 мА
Головний електричний параметр ІК світлодіоди – номінальний струм. При складанні системи з застосуванням KY-005 від інженера потрібно застосувати ланцюги живлення, що забезпечують номінальний струм. Ми не наводимо напруга живлення модуля, оскільки цей параметр може змінюватися в широких межах завдяки установці на платі модуля ІК світлодіоди різних резисторів або стабілізаторів струму . Виробник встановлює модуль різні типи світлодіодів. Напруга на світлодіоді повинно знаходиться в діапазоні 1,2 – 1,5 Ст.
Деякі типи ІК світлодіодів мають світіння частина якого знаходиться у видимій частині спектра.

6. Модуль пьезоизлучателя KY-006 (Small passive buzzer module)

Містить п'єзоелектричний перетворювач електричних коливань в звукові. Це найбільш просте рішення для оснащення приладу звуковою сигналізацією. На відміну від електромагнітного динаміка, для застосування якого потрібне електронний підсилювач, пьезоизлучатель модуля завдяки більш високому опору безпосередньо підключається до виходу мікроконтролера. Модуль KY-006 може широко застосовуватися у схемах на транзисторах і мікросхемах. Для його роботи потрібно генератор коливань з частотою знаходиться всередині діапазону частот зазначених далі в характеристиках.
Застосовується в будильники і таймери, в засобах звукових повідомлень про роботу приладів. Наприклад, для сигналізації про аварійних режимах роботи приладів – перевантаження блоку живлення, перегрів важливих компонентів. Пьезоизлучатель добре передає звуки клацань, що може бути корисно при роботі з клавіатурою. Застосовується в різної ігрової і навчальної техніки.

Характеристики KY-006
Діапазон випромінюваних частот 2 – 5 кГц
Напруга сигналу, В
граничне 5
номінальна 3,3
Розміри плати 33 x 13 мм

Споживання струму KY-006 залежить від умов використання


Максимальний рівень сигналу, В 3,3 5
Опір послідовно включається резистора, Ом Без резистора 47 Без резистора 100
Струм, мА 13,5 13 20 12

Перевищення номінального напруги сигналу призводить до швидкого зносу пьезоизлучателя. При рівні сигналу 5 В відбувається перевантаження пьезоизлучателя, звук спотворюється.

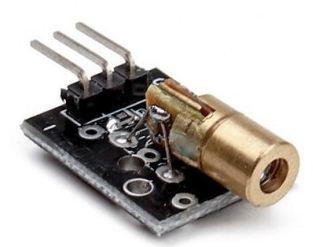

7. Модуль лазера (червоний) KY-008 (Laser sensor module)

Містить лазерний світлодіод з циліндричним радіатором і пасивні компоненти, грубо забезпечують режим роботи світлодіода. Модуль лазера KY-008 створює невелике світлове пляма на протилежно розташованому об'єкті завдяки особливим властивостям лазерного випромінювання. Промінь видно в задимленому або запорошеному приміщенні.

Модуль лазера (червоний) застосовується як випромінюючий компонент в фотореле, у яких між джерелом світла і фотоприемниках відстань вимірюється в метрах. Така схема розташування фотоприборов використовується при підрахунку перемістилися великих об'єктів між джерелом і приймачем. У охоронних системах це отримало назву світловий бар'єр. Серед інших застосувань – лазерна указка, встановлення світлових ефектів, де світлове пляма переміщується за допомогою дзеркала.
Характеристики KY-008
живлення, граничні параметри
напруга 5 В
струм 30 мА
Довжина хвилі випромінювання 650 нм
Рубіновий відтінок світла
Світловіддача 2-5 мВт
Граничне відстань до фотоприймача 14 м

Особливості застосування
Модуль лазера KY-008 боїться статичної електрики. Навіть імпульсне перевищення напруги або керуючого напруги призводить до псування світлодіода. При роботі відбувається нагрів світлодіода, який в незначній мірі знижує наявний на світлодіоді радіатор. Основний параметр живлення лазерного світлодіода струм, а не напруга. При нагріванні знижується опір світлодіода, відбувається збільшення споживаного струму, в результаті нагрівання прискорюється і розвивається процес призводить до негативних наслідків. У більшості випадків не потрібна робота модуля лазера KY-008 на граничній потужності. Знижувати споживаний струм можна за допомогою послідовної установки в ланцюзі живлення резистора опором у відповідності з таблицею.


Опір послідовно встановленого резистора, Ом 22 47 100
Споживаний струм, мА 19 17 14


Споживання максимального струму викликає швидкий перегрів, робота в такому режимі споживання уповільнює процес саморазогрева, але все ж він буде відбуватися. Найбільш правильним способом забезпечення надійної роботи є використання для живлення модуля лазера KY-008 стабілізатора або обмежувача струму. Про простому двухвыводном компоненті стабілізуючу струм розказано в наступних матеріалах.

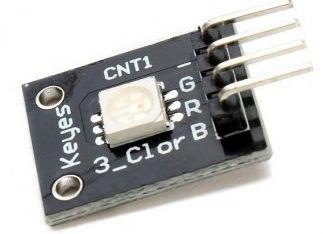

8. Модуль RGB світлодіоди (SMD) KY-009 3color fullcolor LED SMD modules

На платі модуля KY-009 розташовані два компоненти: триколірний світлодіод 5050 full color і штирьовий роз'єм має 4 контакту. Світлодіод містить три випромінювача світла червоного, зеленого і синього кольорів. Вони можуть світитися одночасно або по черзі. Модуль RGB світлодіоди (SMD) застосовується для індикації режимів роботи приладів, підсвічування РК індикаторів і клавіш. Використовується в іграшках і складною розважальної техніки. Багатобарвне підсвічування надає широкий простір для дизайнерських рішень, що важливо в рекламі, для оформлення клубів, концертних залів і при проведенні різноманітних масових заходів. Оригінальний ефект створюється при підсвічуванні води та крижаних скульптур.
Характеристики KY-009
Колір світіння:
насичений червоний
чистий зелений
синій
Яскравість, кандел
червоний 0,72
зелений 1,3
синій 0,35
Струм кожного випромінювача, мА
номінальний 20
граничний постійний 25
граничний імпульсний 100
Пряме номінальна напруга, В
червоний 2
зелений 3,4
синій 3,4
Максимальне зворотне напруга 5 В
Температура навколишнього повітря, °C
при роботі -40...85
зберігання -40...100

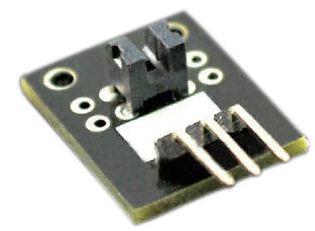

9. Модуль датчика світла KY-010 (Optical broken module)

Пристрій являє собою оптичний датчик реєструє переміщення рухомих елементів конструкції перетинають інфрачервоне випромінювання, спрямоване від світлодіода до фотоприймача. Обидва фотоприбора знаходяться у виступах компонента модуля – фотопрерывателя. Конструкція компонента розташованого на платі має щілину. При внесенні до неї непрозорою пластини рівень логічного сигналу на виході датчика змінюється. Так можна визначити присутність внесеного об'єкта. Якщо перекриття відбувається багато разів підряд, то на виході формуються імпульси напруги. Електроніка приладу з датчиком KY-010 підраховує імпульси. Для визначення лінійного переміщення рухомої пластини, наприклад в 3 D принтері на її краях розмішавши шипи. При русі пластини шипи перемішаються всередині щілини датчика і перекривають світло від світлодіода до фототранзистору. Імпульси на виході датчика перекриття випромінювання KY-010 підраховує мікроконтроллер і обчислює відстань, на яке пересунулася деталь конструкції.

Характеристики
живлення
напруга 5 В
струм 13 мА

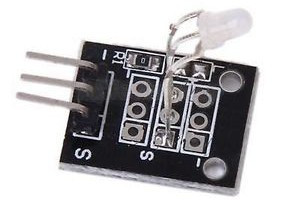

10. Модуль 2-кольорового світлодіода KY-011 (2color LED module)

Застосовується для індикації режиму роботи приладу, показу фаз протікання контрольованого процесу. Плата модуля KY-011 дозволяє закріпити 2-кольоровий світлодіод на передній панелі приладу. У корпусі світлодіода знаходяться два напівпровідника. Один дає зелене світіння інший червоне. Застосування двоколірного світлодіода дозволяє економити площу передньої панелі приладу. Тепер не треба стежити який світиться індикатор, перший або другий. Є один індикатор, а інформацією є колір світіння. Всього червоно-зелений світлодіод має чотири стани для передачі інформації: червоне світіння, зелений, помаранчевий і вимкнений. Помаранчеве свічення буде при одночасному включенні червоного і зеленого напівпровідників. Тут відкривається широкий простір для творчості конструктора і дизайнера. Наприклад, зелений світло – прилад готовий до роботи, червоний – очікування.
Характеристики KY-011
Струм живлення кожного напівпровідника 10 мА
Напруга, В
на червоному 1,5
на зеленому 2
Головний параметр живлення – струм. При використанні KY-011 від спеціаліста вимагається зібрати ланцюги живлення, що забезпечують номінальні струми. Наведені нами значення падіння напруги на світлодіоді досить умовні, так як виробник встановлює модуль 2-кольорового світлодіода різні типи світлодіодів. При роботі відбувається нагрів світлодіода і падіння напруги змінюється, особливо при одночасному включенні двох кольорів.

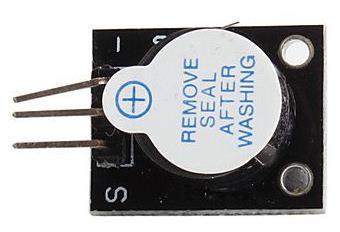

11. Модуль пьезоизлучателя KY-012 (Active buzzer module)

Модуль пьезоизлучателя служить для подачі звукових сигналів. Генерує звук постійного тону. Використовується в електронних приладах як засіб оповіщення про різні події: завершення роботи, сигнал тривоги, перевантаження та в інших випадках. Модуль KY-012 містить пьезоизлучатель і електронний генератор сигналу звукової частоти. Завдяки наявності генератора модуль називають активним. Власний генератор звільняє розробника від необхідності введення в схему приладу мультивібратора або розробки програми МК генерації звукових частот. Модуль активного пьезоизлучателя дозволяє спростити складання приладу на відміну від пасивного звукового випромінювача. Змінити тон звуку не можна.
Характеристики
Напруга живлення 4,5 – 5,5 В
Частота звуку близько 2 кГц
Підключення KY-012
S – загальний провід.
Центральний контакт – живлення модуля.

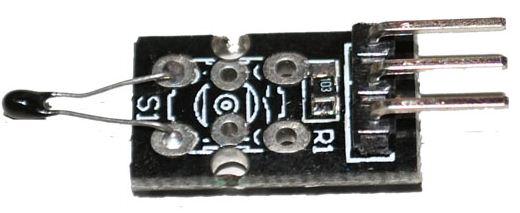

12. Модуль аналогового датчика температури KY-013 (Temperature sensor module)

13. Модуль датчика вологості і температури KY-015 DHT11 (Temperature and humidity sensor module)

Плата модуля містить основні компоненти: датчик температури і відносної вологості DHT11 в синьому корпусі, світлодіод індикації живлення і вилка з'єднувача. Всередині DHT11 невелика плата з компонентами: ємнісним датчиком вологості, терморезистором мають негативну характеристику і мікроконтролером.
Характеристики
живлення
напруга 3...5,5 В
струм в режимах
вимірювання 0,5...2,5 мА
очікування 150 мкА
Частота опитування не частіше одного разу в 1 с
Гранична довжина екранованої лінії зв'язку 20 м
Роздільна здатність 8 біт
Стабільність 1 %
Вимірювання вологості
Точність при температурі
25 ℃ – 4 %
0...50 ℃ – 5 %
Діапазон вимірювань при температурі
0 ℃ – 30...90 % RH
25 ℃ – 20...90 % RH
50 ℃ – 20...80 % RH
Граничне час відгуку 15 c
Гістерезис 1 %
Тривала температурна стабільність 1 % / рік
Вимірювання температури
Точність 1...2 %
Діапазон 0...50 ℃
Граничне час відгуку 30 c

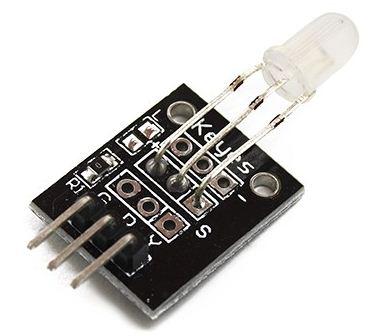

14. Модуль RGB світлодіоди KY-016

15. Модуль датчика нахилу ртутний KY-017 (Mercury open optical module)

16. Модуль фоторезистора KY-018 (Photo resistor module)

Датчик освітленості дозволяє електронного приладу визначити рівень яскравості світла в контрольованій точці. Модуль дає можливість закріпити фоторезистор в конструкції приладу. Наявний з'єднувач дозволяє швидко міняти датчик при необхідності. Фоторезистори мають невеликою швидкодією з позиції оцінки сьогоднішнього дня, але цього цілком достатньо для комутації вуличного освітлення на світанку і заході. Застосовується в автоматиці управління освітленням – фотореле. Можливе застосування у відповідальному освітленні для контролю роботи світильників. Модуль фоторезистора може використовуватися для нефелометрии – вимірі прозорості потоку рідини. Серед інших застосувань автомат сходового освітлення, фотореле для гірлянд новорічної ялинки і багато що інше. Модуль фоторезистора застосовується у світлочутливих роботах. В роботі розроблений на зорі кібернетики – черепашку Грея встановлюється єдиний датчик фоторезистор, а закладений алгоритм дозволяє моделювати поведінку живих істот.

Чим яскравіше освітлений фоторезистор, тим нижче його опір. Опір фоторезистора при зміні освітленості змінюється в широких межах від одиниць килоом і до сотень килоом або мегаома. Точно з'ясувати зміна опір фоторезистора слід експериментально за допомогою омметра. Контакти і схема модуля KY-018 дозволяють використовувати тільки фоторезистор або фоторезистор у складі дільника напруги. Для цього на платі встановлений резистор 10 кОм.
живлення модуля подають на контакт +5 Ст. Із збільшенням освітленості на виході модуля фоторезистора напруга буде падати, при яскравому світлі напруга виходу буде близько половини напруги живлення. Величина напруги на виході залежить від типу фоторезистора. В темряві напруга виходу буде близько до напруги контакту +5 Ст.

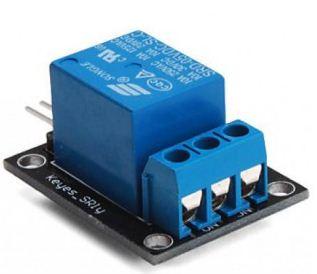

17. Модуль реле KY-019 (5V relay modul)

18. Модуль датчика нахилу KY-020 (Tilt switch module)

Модуль дозволяє встановити датчик на рухомий деталі конструкції. Датчик визначає нахил при повороті на 90° навколо горизонтальної осі.

Застосовується в системах контролю і безпеки. Модуль датчика нахилу можна встановити на кришках, дверцятах, люки, що закривають доступ у контрольований простір. Зареєструвати малі кути нахилу з його допомогою не можна.
Характеристики
Напруга живлення 5 В
Пристрій датчика нахилу
Корпус датчика розміщеного на платі являє собою колбу з діелектричного матеріалу. Всередині колби розташовані два електрода і металеві кульки. Електроди розташовані поряд, ближче до торця колби. При нахилі в сторону електродів кульки скочуються і замикають їх. При нахилі в протилежну сторону кульки збираються на протилежному кінці колби звільняючи і розмикаючи електроди.

19. Модуль на основі геркона KY-021 (Mini magnetic reed modules)

Геркон – датчик магнітного поля. Всередині зеленої скляної колби змонтованої на платі модуля KY-021 знаходяться рухомі контакти з особливого сплаву. При впливі магнітного поля контакти геркона замикаються.

Модуль дозволяє закріпити датчик на нерухомому елементі конструкції. На рухомий деталі встановлюють постійний магніт. Для цього зручно використовувати ниодимовые магніти. При зближенні геркона і магніту замикаються контакти геркона. Модуль на основі геркона використовується у випадках, коли визначається наближення магніту впритул. Наприклад, датчик щільного закриття дверей. Застосовується лінійно переміщаються деталях механізмів для визначення переміщення в крайнє положення, наприклад принтер, простий верстат.
Характеристики
живлення 5 Ст.

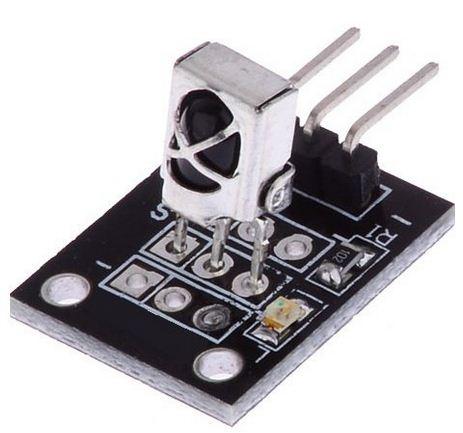

20. Модуль приймача ІК KY-022 (Infrared sensor receiver module)

Являє собою приймач даних від пультів управління передають команди використовуючи інфрачервоне випромінювання. Модуль володіє великою універсальністю і дозволяє приймати команди від більшості ІК пультів побутової техніки. Для цього використовується ІЧ випромінювання модульоване основною частотою зазначеної далі в характеристиках. Дані передаються за допомогою пачок імпульсів основної частоти. Для кодування використовуються різні способи: пачки з різною кількістю імпульсів, час паузи між пачками і інші способи. Це істотно збільшує перешкодозахищеність і дальність зв'язку.
Електромагнітне випромінювання інфрачервоного ділянки спектру, так само як і видиме світло, підпорядковується законам оптики. Завдяки властивостям ІЧ випромінювання і властивостями інформаційного каналу інфрачервоний стає можливим світлодіод і модуль приймача ІК спільно використовувати як датчик присутності різних об'єктів у зоні випромінювання. Застосовуються дві схеми розташування ІК фотоприборов.

Визначається відображення ІЧ випромінювання від предмета. Світлодіод поміщають в трубку.
Використання перекриття променя актуально для реєстрації руху об'єктів при відстані між світлодіодом і датчиком вимірюється в метрах. Застосування модуля KY-022 дозволяє зробити ІК локатор реєструючий об'єкти на відстані від півметра до трьох. ІК локатор цікаво застосувати в робототехніці. Мале споживання струму модулем KY-022 дозволяє застосовувати його в приладах мають батарейне живлення. Завдяки модуляції ІЧ випромінювання кожен датчик може мати унікальний сигнал. Це дозволяє працювати декільком роботам в обмеженому просторі. Локатори ІЧ роботів не будуть заважати один одному.
Характеристики KY-022
живлення
напруга
номінальна 5
діапазон 2,7 – 5,5 В
граничне 6
7 мА струм
Логічні рівні сигналу при живленні 5 В
лог. 0 – 0,2 В
лог. 1 – 4,5
Відстань до передавача 18 м
Частота сигналу
основна 38 кГц
діапазон 33 – 43 кГц
Робоча температура -20...85 ℃

21. Модуль джойстика KY-023-2 (XYaxis joystick module)

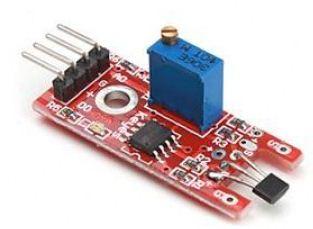

22. Модуль датчика Холла (лінійний) KY-024 (Linear magnetic Hall sensors)

Модуль визначає присутність поля постійного магніту або магнітного поля котушки дроту підключеної до постійного струму. Найбільш часто застосовується для визначення швидкості обертання різних деталей механізмів. Модуль датчика Холла (лінійний) KY-024 використовується в приладах побутового, навчального та розважального призначення. Можливе застосування як наочного посібники для ознайомлення з ефектом Холла.

Характеристики KY-024
живлення 3,3 – 5,5 В
Температура навколишнього повітря під час роботи 0 – 70 °C

23. Модуль магнітний датчик з герконом KY-025 (Reed module)

Контакти геркона замикають вхід компаратора на мікросхемі LM393YD. Завдяки застосуванню компаратора в модулі KY-025 через геркон протікає дуже малий струм, що значно подовжує термін служби датчика. Стан виходу цифрового сигналу говорить про наявність магнітного поля.

Модуль магнітний датчик з герконом KY-025

Модуль реагує на постійне магнітне поле створюване розташованих впритул невеликим магнітом. Для цього зручно застосовувати сучасні ниодимовые магніти. Чутливий елемент – геркон, він знаходяться на торці плати. Це скляна колба, всередині пружні контакти із спеціального сплаву. Під дією магнітного поля контакти замикаються. Модуль KY-025 встановлюється на нерухомому елементі конструкції. На рухомий деталі закріплюється магніт. При зближенні з герконом контакти геркона замикаються. Модуль магнітний датчик з герконом використовується для контролю щільного закривання дверей. Застосовується для контролю роботи різних механізмів.
Характеристики KY-025
Напруга живлення 3,3 – 5,5 В
Температура навколишнього повітря під час роботи KY-025 становить 0 – 70 °C

24. Модуль датчика вогню KY-026 (Flame sensor module)

Модуль реагує на відкрите полум'я. Сприймає елементом датчика служить фотодіод отримує інфрачервоне випромінювання.

Може використовуватися в газових, солярочных, бензинових пальниках мають електропідпал. У цьому випадку дуга створювана високою напругою підпалює паливо, а автоматика керуюча підпал отримує дані від датчика полум'я визначає зайнялося паливо і припиняє роботу електропідпалу. Надалі відбувається керування подачею палива і контроль наявності полум'я. Цікаво застосування модуля KY-026 для невеликого робота-пожежника.
Характеристики
Напруга живлення 3 – 5,5 В
Кут виявлення полум'я 60 °

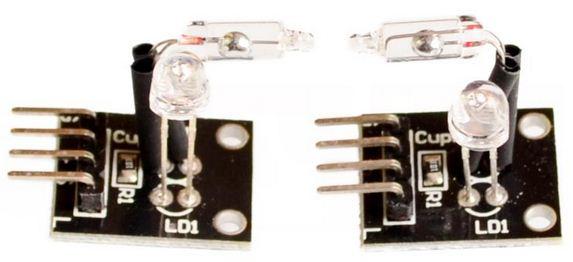

25. Модуль датчика нахилу зі світлодіодом KY-027 (Magic light cup module) 2 шт в комплекті

26. Модуль датчика температури KY-028 (Temperature sensor module)

Датчик застосовується для контролю температури повітря в приміщенні. Використовується в наступних випадках: регулятор температури, автоматика систем опалення, автоматизація систем вентиляції. Визначає перевищення температурою встановленого порогу і одночасно дозволяє грубо оцінювати величину температури. Граничне значення налаштовується точно, але для точного вимірювання температури або для складання електронного термометра використовують інший датчик KY-001 з цифровим виходом.
Завдяки виходу на якому формується сигнал з рівнем логічного нуля або одиниці, що говорить про перевищення чи ні температурного порогу, модуль датчика температури зручно використовувати в схемах на дискретних елементах без використання мікроконтролера. Наприклад, вихід модуля KY-028 з'єднують з затвором польового транзистора достатньої потужності для включення вентилятора, що працює від 12 Ст. За такою схемою можна зібрати автомат охолодження електронного приладу.
Характеристики KY-028
Напруга живлення 3,3 – 5,5 В
Робоча температура: 0 – 70 °C

27. Модуль на основі двоколірного світлодіода 3мм KY-029 (Yin Yi 2color LED module 3MM)

Світлодіод світиться червоним або зеленим світлом. При включенні обох джерел світла світлодіод випромінює світло оранжевого відтінку. Використовується в індикаторах стану різних пристроїв, показує етапи протікання різних процесів. Наприклад, відображає рівень розряду акумулятора: зелене світіння – норма, червоне – потрібна підзарядка. Модуль на основі двоколірного світлодіода 3 мм використовується в приладах, де потрібно показувати дані характеру зайнятий/вільний або не готовий/підготовка/готовий.
Зібрані у модуль KY-029 плата і світлодіод спрощують монтаж світлодіода на внутрішній поверхні передньої панелі приладу завдяки наявним в платі кріпильних отворів. Застосування двоколірного світлодіода дозволяє економити площу передньої панелі приладу. Застосовується один індикаторний світлодіод замість двох, трьох. Щоб внести більше різноманітності в навколишній світ, можна виготовити для вимикача освітлення коридору, ванної простий індикатор на двоколірному світлодіоді. Це допоможе знайти вимикач в темряві. Такий світлячок корисний при установці в вимикач освітлення в підвалі та інших рідко відвідуваних приміщеннях.
Характеристики KY-029
Напруга живлення
червоний 1,9 – 2,2 В
зелений 2,0 – 2,5 В
Необхідний струм кожного джерела світла 5 – 8 мА
Кут огляду 150 градусів
Діаметр 3мм світлодіода

28. Модуль датчика удару KY-031 (Hit sensor module)

Датчик KY-031 "відчуває" удари по корпусу об'єкту в якому він змонтований. Встановлюється в охоронні системи автомобілів, мотоциклів, велосипедів. Модуль датчика удару застосовується в охоронній сигналізації дверей і воріт.
На основі модуля можна зробити електронний замок, реагує на стук у двері з певним ритмом. Одне з застосувань датчика KY-031 – електронний барабан.
Характеристики
Напруга живлення, В
граничне 24
номінальна 5

29. Модуль далекоміра KY-032 (Obstacle avoidance sensor module)

Дозволяє виявити об'єкт не використовуючи механічний контакт з ним, що дає можливість визначити присутність об'єкта на деякій відстані. З допомогою KY-032 можна встановити відсутність або наявність перешкоди на заданій відстані ближче. Визначити точно відстань до перешкоди не можна. Інше застосування модуля – лічильник обертів або вимірювач швидкості обертання. У разі циклічного лінійного переміщення модуль далекоміра застосовується для визначення швидкості і позиції рухомої деталі. Датчик KY-032 реагує на відображення ІЧ випромінювання в контрольованій зоні.
