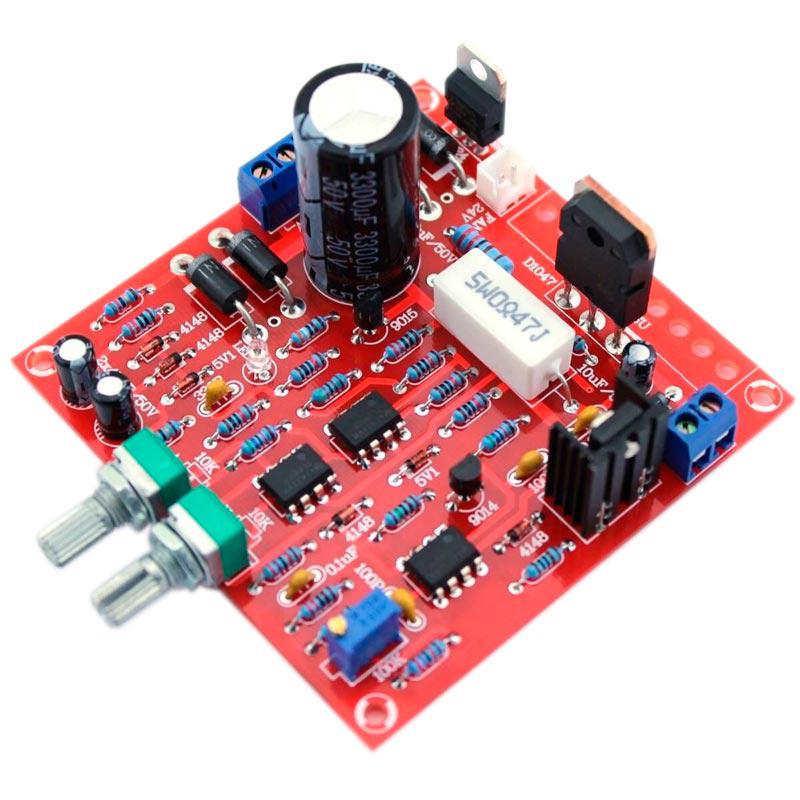

Радіоконструктор N118 лабораторний блок живлення 0-30V 3A

Набір для самостійного складання високоякісного лабораторного блоку живлення.

Технічні характеристики:

• Вхідна напруга - 24 Вольта змінного струму
• Вихідна напруга регульована - 0-30 Вольт постійного струму
• Вихідний струм регульований — 2мА — 3А
• Пульсації вихідної напруги — 0.01%
• Розміри друкованої плати — 80х80мм

type="_moz" /> У схемі є кілька основних вузлів:
Зелений — вузол регулювання та стабілізації напруги
Червоний— вузол регулювання та стабілізації струму
Фіолетовий— вузол індикації переходу в режим стабілізації струму
Синій— джерело опорної напруги

Крім того:

1. Вхідний діодний міст і конденсатор, що фільтрує
2. Силовий регулюючий вузол на транзисторах VT1 та VT2
3. Захист на транзисторі VT3, що відключає вихід, поки живлення операційних підсилювачів не буде нормальним
4. Стабілізатор живлення вентилятора, побудований на мікросхемі 7824
5. R16, R19, C6, C7, VD3, VD4, VD5, вузол формування негативної напруги живлення операційних підсилювачів. Наявність цього вузла БП визначає неможливість роботи від джерела постійного струму, необхідне саме джерело змінного струму з трансформатора
6. С9 - вихідний конденсатор, VD7 - вихідний захисний діод


Наявність джерела живлення негативної полярності покращує роботу БП на струмах і напругах близьких до нуля. З огляду на наявність джерела негативної полярності в схему введено захист від відсутності цієї напруги, вихід БП буде відключений. Це визначає неможливість роботи набору джерела постійного струму.

Блок живлення містить джерело опорної напруги 5.1 вольта, що дозволило не тільки коректно регулювати вихідну напругу та струм (при такій схемі напруга і струм регулюються від нуля до максимуму лінійно, без «горбів» та «провалів» на крайніх значеннях), а й крім того дає можливість керувати блоком живлення ззовні, просто змінюючи напругу керування.

Мала ємність вихідного конденсатора дозволяє безпечно перевіряти світлодіоди, не створюється кидка струму, поки вихідний конденсатор не розрядиться і блок живлення не увійде в режим стабілізації струму.

Вихідний діод необхідний захисту блоку живлення від подачі з його вихід напруги зворотної полярності.


Налаштування

Для встановлення нуля встановіть обидва регулятори в крайнє ліве положення, відключіть навантаження і виставте на виході нуль за допомогою багатооборотного регулювального резистора. В результаті вихідна напруга регулюватиметься від нуля.

Компоненти, які не входять до набору, але однозначно знадобляться Вам для перетворення конструктора на закінчений пристрій:

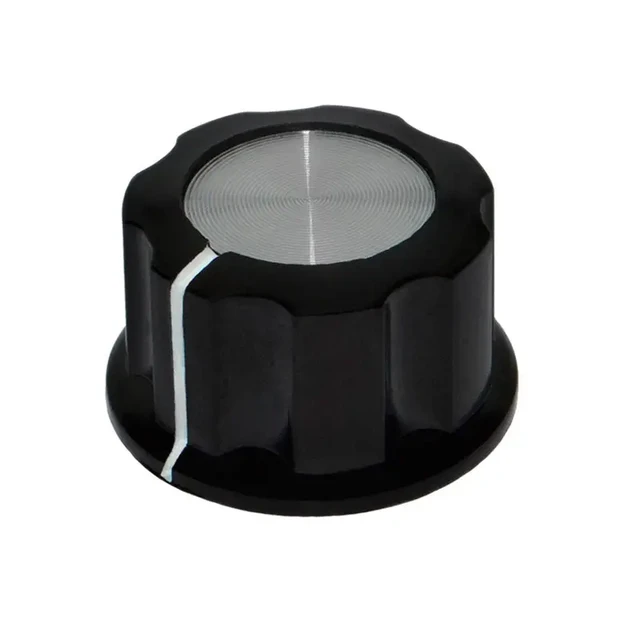

Ручки до резисторів



Стійки для кріплення плат


Вимірник сили струму та напргуи



Вихідні клеми та проводи для підключення навантаження

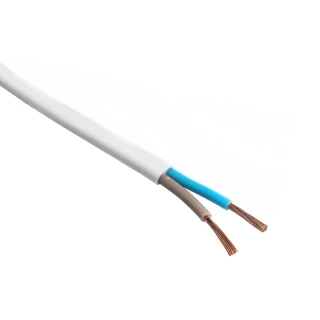

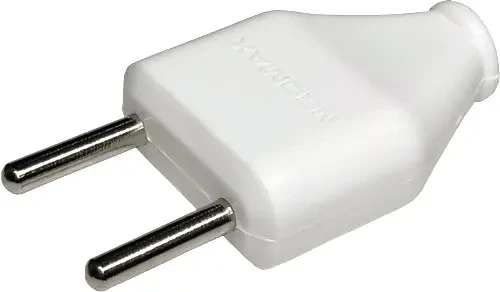

Провід для підключення до 220 В

Тримач забопіжника, запобіжник та вентилятор примусового охолодження
