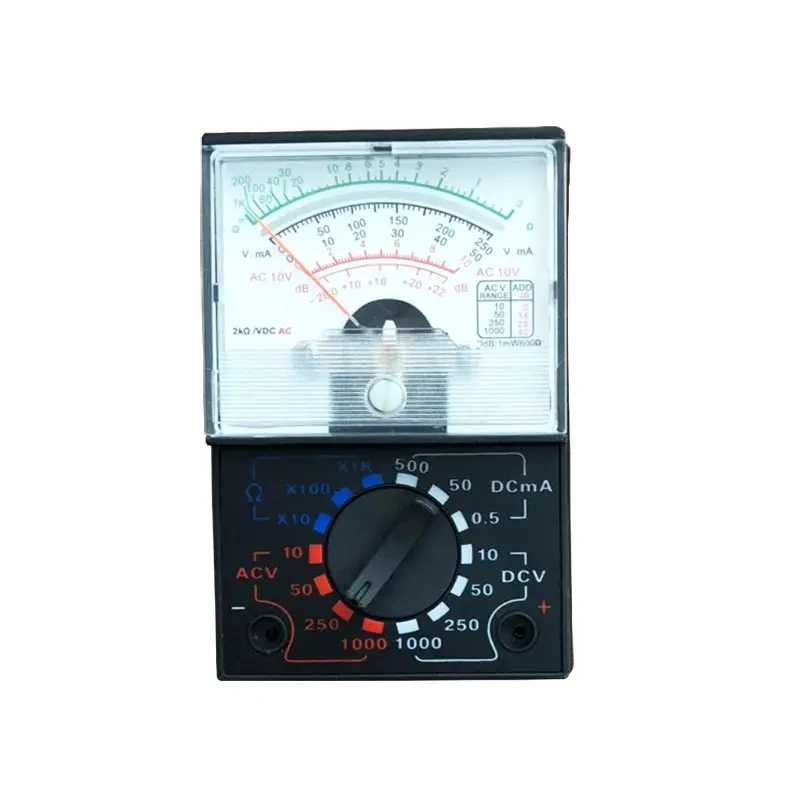

Мультиметр стрілочний YX-1000A
- В наявності 32 од.
- Оптом і в роздріб
- Код: 06834
95,60 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 грн
- +380 (95) 571-13-53

Стрілковий мультиметр SAMWA YX-1000A — прилад для вимірювання постійної та змінної напруги, постійного струму та опору.
Цей прилад представляє аналоговий стрілочний тестер. Він може бути використаний
для вимірювання постійної та змінної напруги, постійного струму та опору. Цей
прилад легкий у використанні та підходить для вимірювань у польових умовах, вдома, в машині, в
магазині та офісі.
Характеристики:
- Тип екрана: стрілочний індикатор, 55х40 мм
- Живлення: 1*AA батарейка (В комплект не входить)
- Комплектація: щуп, мультиметр
- Постійна напруга (DC), В: 10-1000В
- Змінна напруга (AC), В; 10/ 50/ 250/ 1000V
- Постійний струм (DC), А: 0,5/ 50/ 500mA
- Опір, Ом: 10 / 1k
- Кількість гнізд: 2
- Розміри: 90х60х30 мм
- Додаткові характеристики: коригування стрілки на "нуль", вимірювання децибел (дБ).
Експлуатація
Вимірювання напруги.
- Встановіть перемикач для вибору потрібної межі вимірювання та типу (постійна DCV або змінна ACV напруга).
- Підключіть щупи паралельно джерелу вимірювань, дотримуючись полярності при вимірюванні постійної напруги. При цьому до гнізда «+» має подаватися позитивний потенціал, а до гнізда «-» негативний потенціал.
- Прочитайте показання приладу за шкалою V, mA.
Примітки:
- Будьте обережні під час вимірювань.
- При недотриманні полярності при вимірюванні постійної напруги стрілка приладу відхилиться у протилежний бік. Якщо напруга, що вимірюється, перевищить встановлений діапазон на приладі, стрілка приладу піде за максимальне значення на шкалі – «зашкалити». У цих випадках необхідно швидко відключити прилад від схеми, щоб уникнути пошкодження схеми приладу або стрілки.
- Виберіть діапазон та тип вимірювань. Помилка у виборі може призвести до псування приладу.
Вимірювання dB.
- Встановіть перемикач для вибору потрібної межі вимірювання та типу (ACV).
- Підключіть щупи паралельно джерелу вимірювань.
- Прочитайте показання приладу за шкалою dB. При цьому якщо межа вимірювання змінної напруги встановлена не 10В, то до отриманого значення необхідно додати значення, вказане в таблиці на шкалі приладу відповідно до обраного діапазону вимірювання.
Примітки:
- Будьте обережні під час вимірювань.
- При недотриманні полярності при вимірюванні постійної напруги стрілка приладу відхилиться у протилежний бік. Якщо вимірювана напруга перевищить встановлений діапазон на приладі, стрілка приладу піде за максимальне значення на шкалі – «зашкалити». У цих випадках необхідно швидко відключити прилад від схеми, щоб уникнути пошкодження схеми приладу або стрілки.
- Виберіть діапазон та тип вимірювань. Помилка у виборі може призвести до псування приладу.
Вимірювання постійного струму.
- Встановіть перемикач для вибору потрібної межі вимірювання та типу (DC mA).
- Підключіть щупи послідовно джерелу вимірювань, дотримуючись полярності. При цьому до гнізда «+» має подаватися позитивний потенціал, а до гнізда «-» негативний потенціал.
- Прочитайте показання приладу за шкалою V, mA.
Примітки:
- Будьте обережні під час вимірювань.
- При недотриманні полярності при вимірюванні постійної напруги стрілка приладу відхилиться у протилежний бік. Якщо вимірювана напруга перевищить встановлений діапазон на приладі, стрілка приладу піде за максимальне значення на шкалі – «зашкалити». У цих випадках необхідно швидко відключити прилад від схеми, щоб уникнути пошкодження схеми приладу або стрілки.
- Виберіть діапазон та тип вимірювань. Помилка у виборі може призвести до псування приладу.
Вимірювання постійного струму.
- Встановіть перемикач для вибору потрібної межі вимірювання та типу (DC mA).
- Підключіть щупи послідовно джерелу вимірювань, дотримуючись полярності. При цьому до гнізда «+» має подаватися позитивний потенціал, а до гнізда «-» негативний потенціал.
- Прочитайте показання приладу за шкалою V, mA.
Примітки:
- Будьте обережні під час вимірювань.
- При недотриманні полярності при вимірюванні постійної напруги стрічка приладу відхилиться у протилежний бік. Якщо напруга, що вимірюється, перевищить встановлений діапазон на приладі, стрілка приладу піде за максимальне значення на шкалі – «зашкалити». У цих випадках необхідно швидко відключити прилад від схеми, щоб уникнути пошкодження схеми приладу або стрілки.
- Виберіть діапазон та тип вимірювань. Помилка у виборі може призвести до псування приладу.
Вимірювання опору.
- Встановіть перемикач, щоб вибрати потрібну межу вимірювання та типу (ОНМ).
- Підключіть щупи паралельно до вимірюваної схеми.
- Прочитайте показання приладу за шкалою Ω.
Примітки:
- Перед вимірюванням опору необхідно встановити 0 опору. Для цього за допомогою регулятора на бічній стінці приладу при замкнутих щупах добити збіги стрілки з показанням 0 за шкалою вимірювання опору. Якщо встановити 0 не вдається, батарею необхідно замінити.
- Під час перевірки опору в ланцюгу, переконайтеся в тому, що ланцюг, що перевіряється, не знаходиться під напругою і всі конденсатори повністю розряджені.
- Будьте обережні під час вимірювань.
- При недотриманні полярності при вимірюванні постійної напруги стрілка приладу відхилиться у протилежний бік. Якщо напруга, що вимірюється, перевищить встановлений діапазон на приладі, стрілка приладу піде за максимальне значення на шкалі – «зашкалити». У цих випадках необхідно швидко відключити прилад від схеми, щоб уникнути пошкодження схеми приладу або стрілки.
- Виберіть діапазон та тип вимірювань. Помилка у виборі може призвести до псування приладу.
Де купити Мультиметр стрілочний YX-1000A?
Ми пропонуємо купити Мультиметр стрілочний YX-1000A у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
Загальні | |
---|---|
Живлення | Батарейки одноразові |
Висота | 30 мм |
Ширина | 60 мм |
Довжина | 90 мм |
Напруга | 1.5 В |
Основні | |
Виробник | ACV |
