AVR ISP — блок гальванічної розв'язки K230 Набір

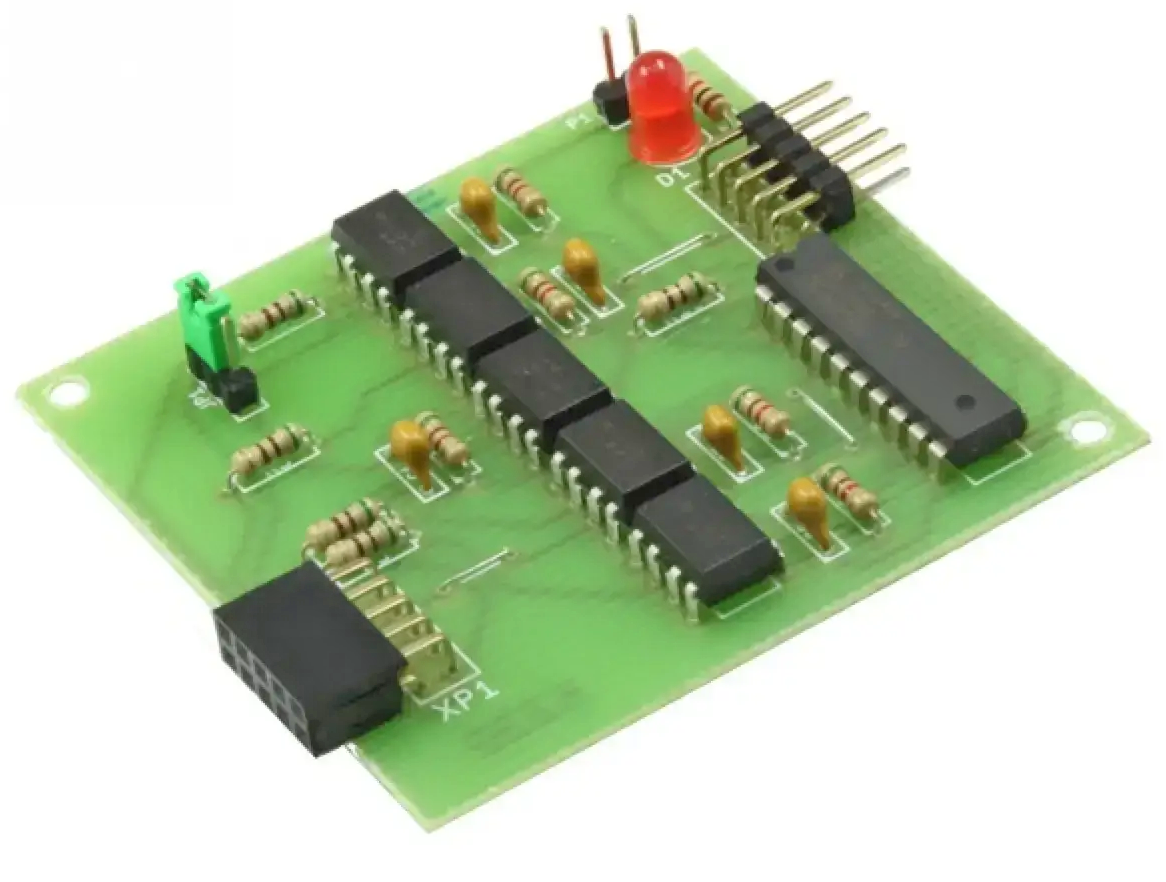

K-230 Блок гальванічної розв'язки для програматора AVR ISP

Призначення цього блоку полягає у запобіганні небажаним перешкодам, викликаним програматором та обумовленим появою паразитних струмів у разі, якщо блоки живлення програматора та програмованої частини мають загальну точку заземлення. Також блок захищає оператора від ураження електричним струмом. Його принципова схема зображена на рис.1.

Даний пристрій був розроблений як для спільної роботи з програматором AVR ISP, сумісний з USBasp (радіо конструктор К(М)119), так і для роботи з іншими програматорами AVR ISP. Якщо програмування використовується програматор AVR сумісний з USBasp (радіо конструктор К(М)119), тоді цьому програматорі потрібно виконати невелику модернізацію - 20 висновок мікроконтролера з'єднати з 3 висновком роз'єму програматора (рис.2).

Після цього на пристрої гальванічної розв'язки перемичку JP1 необхідно встановити у верхнє положення (рис.3). Сигнал з мікроконтролера програматора через роз'єм включає оптрон IC1 який дозволяє роботу мікросхеми U1. Мікросхема U1 являє собою буферний підсилювач без інверсії та узгоджує вхідні та вихідні рівні сигналів оптронів та програмованого пристрою. Якщо модернізацію програматора виконати важко або використовується програматор іншого типу, тоді перемичку JP1 потрібно встановити нижнє положення.

У разі відсутності у програмованого пристрою власного живлення, на платі блоку передбачено роз'єм подачі зовнішнього живлення. Для подачі живлення на програмований пристрій сигналізує світлодіод D1.
