Світловий ефект "Супер-робот" K121 Набір

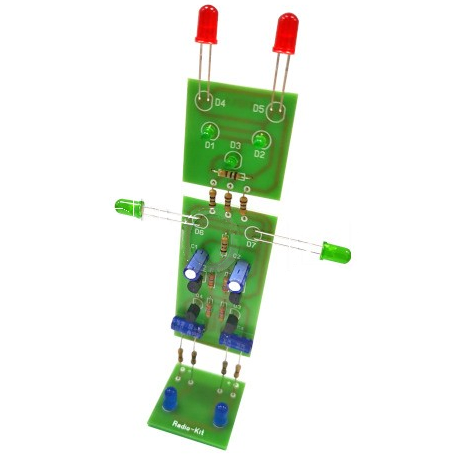

Опис

Цей конструктор допоможе вам зібрати забавний світловий ефект у вигляді робота з миготливими очима, руками, вухами та ступнями. Проста схема не викличе труднощів навіть у радіоаматора-початківця, а цікавий дизайн підніме настрій.

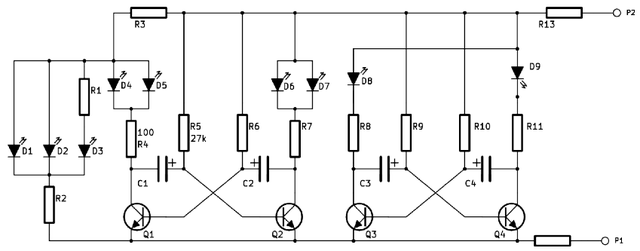

Малюнок 1. Принципова схема

Принципова схема (див. рисунок 1) складається з двох мультивібраторів. Перший, зібраний на транзисторах Q1, Q2, управляє світлодіодами D4, D5 (вуха) та D6, D7 (руки), а другий, зібраний на транзисторах Q3, Q4, управляє D8 та D9 (ступні). Світлодіоди D1 і D2 (очі), а також D3 включені через струму обмежувальні резистори R1 і R2 і постійно світяться.

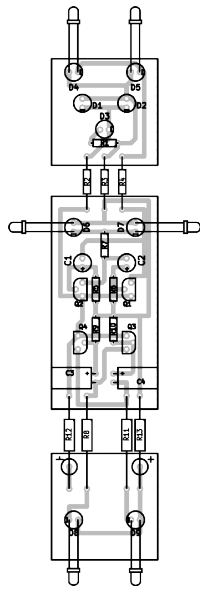

Малюнок 2. Схема розташування елементів

Схема розташування елементів представлена малюнку 2. Особливістю конструкції і те, що світловий ефект " супер робот " виконаний на трьох друкованих платах, кожна з яких представляє голову, тулуб і ступні, з'єднані між собою резисторами. Голова містить світлодіоди, що постійно світяться, "очі" і "ніс", а також миготливі "вуха". На середній платі, що представляє тулуб, розташовані елементи схеми та світлодіоди, що представляють руки. Нижня плата є підставкою, на якій знаходяться клеми живлення та два миготливі світлодіоди.

У типовій комплектації конструктора поставляються такі світлодіоди:

• D1-D2 синій діаметром 5мм
• D3-D5 зелений діаметром 3мм
• D6-D7 червоний діаметром 5мм
• D8-D9 зелений діаметром 5мм

При складанні конструктора необхідно дотримуватися цоколівки транзисторів і мікросхеми, полярність електролітичних конденсаторів і світлодіодів. Правильно зібрана схема не потребує налаштування.
