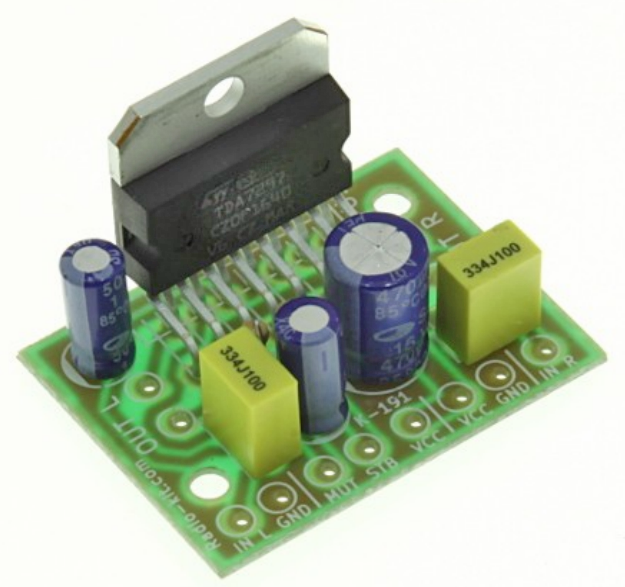

УНЧ 2х 15 Вт на TDA7297 K191 Набір

Опис

Пристрій на основі мікросхеми TDA7297 призначений для використання в домашній аудіотехніці. Дана мікросхема є підсилювач класу AB і може бути використана для створення підсилювача з мінімальною кількістю компонентів. Рекомендується радіоаматорам-початківцям для складання домашньої або автомобільної аудіосистеми. Мікросхема забезпечує захист від короткого замикання на виході, а також має вбудовані функції MUTE та STAND-BY для зручнішого використання.

Технічні характеристики

● Напруга живлення, В..................……….6-18
● Смуга відтворюваних частот, Гц…..20-20000
● Вхідний опір, який об'єднав ……………..15
● Коефіцієнт гармонік: при Uпіт=14,4В, Р=5Вт, % ....……………….1,0
● Коефіцієнт посилення, dB...............……...26
● Максимальна вихідна потужність: при U = 18B і R = 4Ом, Вт .............………….2x30
● Габаритні розміри плати, мм…………….27х36

Принципова електрична схема

Схема розташування елементів

Збірката та налаштування модуля

Необхідно зібрати підсилювач, дотримуючись інструкції, яка йде в комплекті з конструктором. В інструкції вказано посадкові місця на платі та номінали деталей. Важливо звернути увагу на перемикач STB, який переводить ІМС у черговий режим зі струмом споживання, що не перевищує 60 мкА. Щоб перевести мікросхему на робочий режим, необхідно замкнути контакт STB з контактом VCC. Перемикач MUT використовується для вимкнення звуку. Щоб увімкнути звук, необхідно замкнути контакт MUT із контактом VCC. Рекомендується встановлювати ІВ на тепловідведення загальною площею не менше 400 кв. див.
