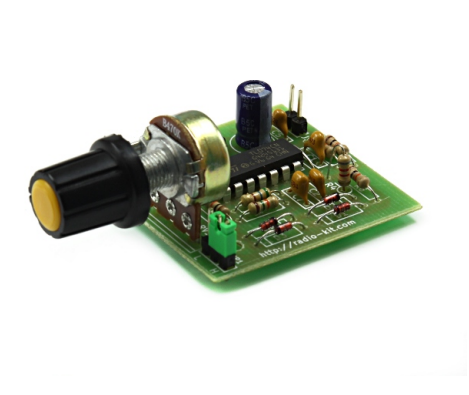

Генератор функціональний K260 Модуль

Опис товару: Аналоговий генератор спеціальних сигналів

Цей пристрій є простим аналоговим генератором спеціальних сигналів: прямокутного, трикутного і синусоїдального. Воно буде корисним для тестування радіоапаратури та всіх, хто вивчає радіоелектроніку.

Технічні характеристики:

• Напруга живлення: 9-18 В
• Тип сигналів: прямокутний, трикутний, синусоїдальний
• Діапазон частот: 100 Гц - 40 кГц

Генерація здійснюється в двох діапазонах, що перекриваються, перемикання між якими здійснюється за допомогою джампера JP1. У крайньому лівому положенні діапазон частот становить 10-1000 Гц, крайньому правому - 200 Гц - 50 кГц. Перебудова частоти здійснюється за потенціометром RV1.

Генератор зібраний на четирехвірному операційному підсилювачі U1. Елемент U1A є тригером Шмітта і виробляє прямокутні імпульси (меандри), які надходять на інтегратор U1B і перетворюються на трикутні. Синусоїдальний сигнал виходить шляхом логарифмування трикутного на діодах D1-D4. Елементи U1C та U1D служать вихідними буферами. Елемент U2A служить для створення віртуальної землі під час однополярного живлення.

Примітка: Правильно зібраний пристрій готовий до роботи і не вимагає попереднього налаштування, але для визначення частоти генерації слід використовувати частотомір або осцилограф.

Цей аналоговий генератор спеціальних сигналів надає зручний спосіб створення різних типів сигналів для тестування радіоапаратури та в галузі радіоелектроніки. Завдяки широкому діапазону частот і простому настроюванню, він дозволяє проводити різноманітні експерименти та вимірювання.
