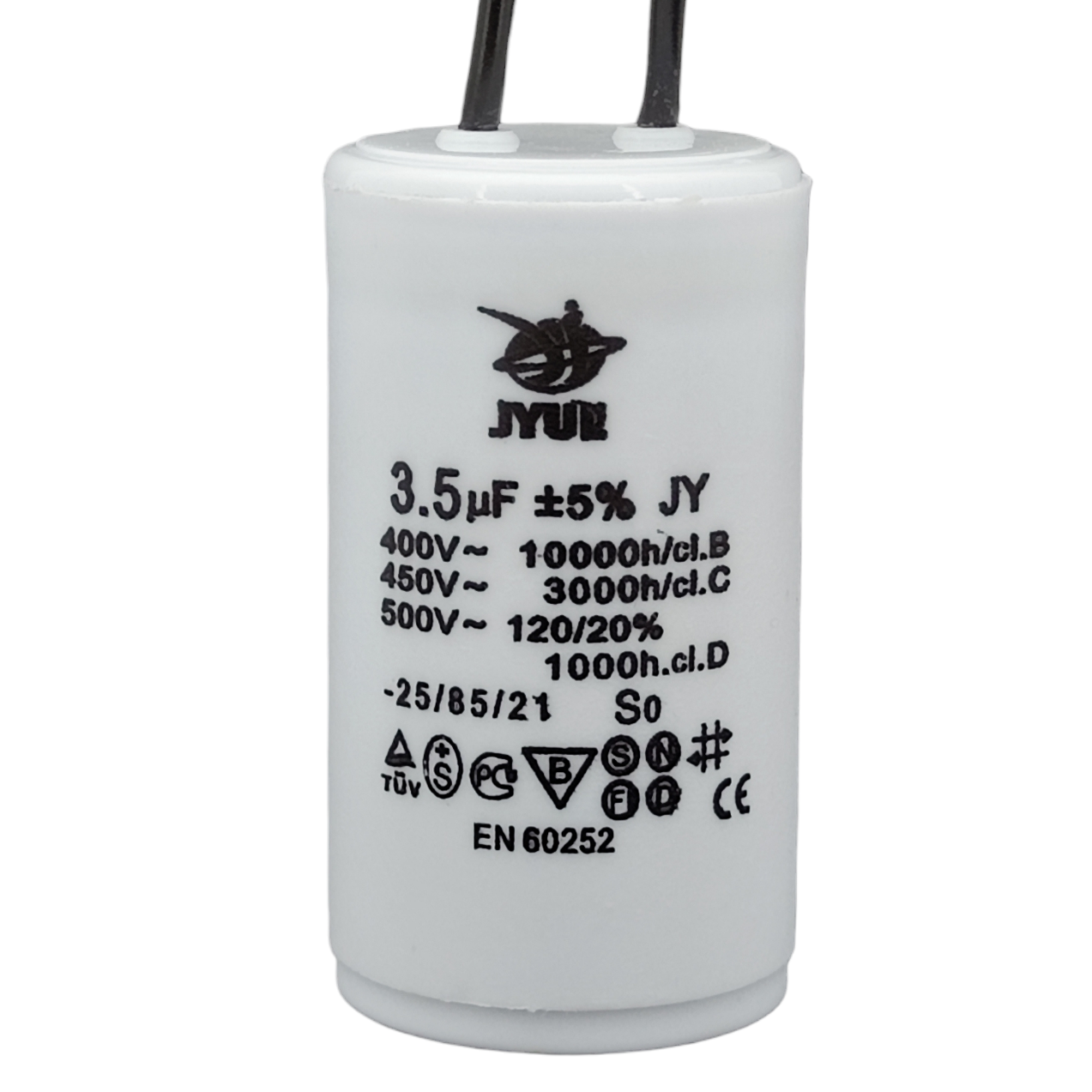

Конденсатор пуско-робочий CBB-60 3.5uF 450VAC (±5%) Гнучкі виводи JYUL (30*50 mm)

Конденсатор CBB-60 3.5uF 450VAC (±5%) Гнучкі виводи JYUL

Конденсатор CBB-60 з ємністю 3.5 мікрофарад і напругою 450 В змінного струму (VAC), має гнучкі виводи розмірами 30*50 мм. Він є надійним електронним пристроєм, розробленим для оптимізації пуску та роботи електродвигунів та іншого електрообладнання. Цей конденсатор допоможе вам значно покращити продуктивність та надійність вашої системи.

Основні характеристики:

• Ємність: 3.5 мікрофарад
• Напруга: 450 В змінного струму (VAC)
• Допуск: ±5%
• Гнучкі виводи: Розмір 30*50 мм
• Застосування: Ідеально підходить для пускових систем електродвигунів

Конденсатор CBB-60 відіграє важливу роль у забезпеченні плавного пуску та стабільної роботи електродвигунів. Його висока ємність та надійність гарантують ефективний пуск та стійку роботу системи, навіть при високих навантаженнях.

Гнучкі виводи JYUL полегшують встановлення цього конденсатора, що робить його відмінним вибором для інженерів та спеціалістів з обслуговування.

Більше конденсаторів у розділі Конденсатори пускові

Як розрахувати ємність пускового конденсатора

Пусковий конденсатор - важливий компонент в електричних ланцюгах, що використовується для старту електродвигунів та інших пристроїв, які потребують великого пускового струму. Розрахувати необхідну ємність пускового конденсатора слід уважно та точно. Ось як це зробити:

Крок 1: Визначте тип електродвигуна

Першим кроком при розрахунку ємності пускового конденсатора є визначення типу електродвигуна, для якого він використовуватиметься. Це може бути однофазний чи трифазний електродвигун. Кожен із них вимагає різного підходу до розрахунку.

Крок 2: Знання характеристик електродвигуна

Важливо знати деякі характеристики вашого електродвигуна:

• Номінальна напруга (зазвичай вольти, V).
• Номінальна потужність (зазвичай у Ват, Вт).
• Номінальний струм (зазвичай в амперах, А).
• Номінальна частота (зазвичай у герцах, Гц).

Крок 3: Визначте пусковий струм

Для пускового конденсатора необхідно визначити пусковий струм (струм, необхідний для запуску електродвигуна). Це можна зробити за допомогою спеціалізованих таблиць або формул. Наприклад, для однофазних електродвигунів, пусковий струм може бути приблизно в 5-7 разів вищий за номінальний струм.

Крок 4: Розрахунок ємності

Розрахунок ємності пускового конденсатора можна виконати за допомогою наступної формули:

C = Ip / (2 * π * f * U)

де:

• C - ємність конденсатора (фаради, F).
• Ip - пусковий струм (ампери, A).
• f - частота мережі (герці, Гц).
• U - напруга живлення (вольти, V).

Ця формула дозволяє розрахувати необхідну ємність конденсатора для запуску вашого електродвигуна.

Приклад розрахунку

Припустимо, у вас є однофазний електродвигун з номінальним струмом 5A, напругою 220V та частотою 60 Гц. Пусковий струм становить близько 30A. Тоді розрахунок буде наступним:

C = 30A / (2 * π * 60 * 220V) ≈ 0.000144F ≈ 144 мікрофарадам

Таким чином, вам знадобиться пусковий конденсатор ємністю близько 0.000144 фарада, що відповідає 144 мікрофарадам.

Висновок

Розрахунок ємності пускового конденсатора – це важливий етап при проектуванні електричних кіл. Правильно вибраний конденсатор допоможе ефективно запустити та працювати ваш електродвигун. Не забувайте, що неправильно вибраний конденсатор може спричинити проблеми з роботою вашого обладнання, тому завжди краще проконсультуватися з експертом, якщо у вас є сумніви.

Як розрахувати ємність робочого конденсатора для двигуна

Конденсатори відіграють важливу роль у роботі електродвигунів, допомагаючи їм запуститися та працювати ефективно. Робочий конденсатор є невід'ємною частиною багатьох типів двигунів, особливо однофазних електродвигунів. Розглянемо, як правильно розрахувати ємність робочого конденсатора для вашого двигуна.

Крок 1: визначте тип двигуна

Перш ніж приступити до розрахунків, важливо визначити тип двигуна. Найчастіше це буде однофазний (з однією фазою) чи трифазний (з трьома фазами) двигун. Визначення типу двигуна є першим та ключовим кроком у розрахунку робочого конденсатора.

Крок 2: зберіть необхідну інформацію

Для точного розрахунку робочого конденсатора вам знадобиться така інформація:

• Номінальна напруга живлення (зазвичай у вольтах, V).
• Номінальна потужність двигуна (зазвичай у ватах, Вт) або номінальний струм (зазвичай у амперах, А).
• Частота мережі (зазвичай у герцах, Гц).

Крок 3: розрахуйте реактивний опір

Реактивний опір (індуктивність) двигуна залежить від його характеристик та частоти мережі. Реактивний опір вимірюється в омах (Ω). Використовуйте таку формулу для розрахунку реактивного опору (X):

X = V / (I * 2 * π * f)

де:

• X - реактивний опір (в омах, Ω).
• V - номінальна напруга живлення (у вольтах, V).
• I - номінальний струм двигуна (в амперах, А).
• π - число Пі (приблизно 3.14159).
• f - частота мережі (у герцах, Гц).

Крок 4: розрахуйте ємність конденсатора

З урахуванням реактивного опору (X), ви можете розрахувати ємність (C) необхідного робочого конденсатора за допомогою наступної формули:

C = 1 / (2 * π * f * X)

де:

• C - ємність конденсатора (у фарадах, F).
• X - реактивний опір (в омах, Ω).
• π - число Пі (приблизно 3.14159).
• f - частота мережі (у герцах, Гц).

Крок 5: виберітьнайближче доступне значення

Ємність конденсаторів доступна у стандартних значеннях. Після розрахунку ємності виберіть найближче стандартне значення конденсатора. Важливо, щоб обране значення було рівним або більшим за розраховану ємність.

Висновок

Розрахунок ємності робочого конденсатора для двигуна - важливий крок при встановленні та обслуговуванні електродвигунів. Правильно підібраний робочий конденсатор допомагає двигуну стартувати та працювати з високою ефективністю. Переконайтеся, що конденсатор відповідає розрахункам та стандартам безпеки.

Не забувайте, що у разі сумнівів чи складних систем завжди краще проконсультуватися з досвідченим електротехніком чи інженером. Робота з електрикою потребує знань та обережності.

Де купити Конденсатор пуско-робочий CBB-60 3.5uF 450VAC (±5%) Гнучкі виводи JYUL (30*50 mm)?

Ми пропонуємо купити Конденсатор пуско-робочий CBB-60 3.5uF 450VAC (±5%) Гнучкі виводи JYUL (30*50 mm) у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
