Види термостатів і термозапобіжників і як правильно підібрати деталь?
Що таке термостат?

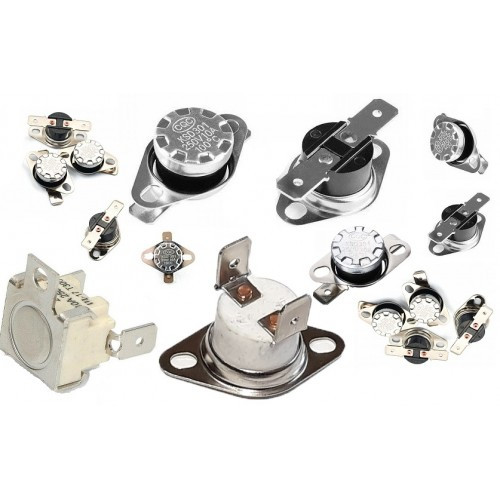

Термостат - це пристрій для підтримки потрібної температури в пристрої шляхом замикання або розмикання контактів, так званих біметалічних пластин всередині корпусу. Також їх називають термореле. Основне застосування – захист від перегріву. Розрізняють кілька типів(серій) термостатів за своєю конструкцією:
· JUC-31F
· KSD301
· KSD9700
· TB02
В основі принципу роботи термостати також відрізняються на кшталт контакту, бувають нормально замкнутий термостат і нормально розімкнений термостат, це принципова різниця при монтажі у ваш пристрій нового термостата. Різниця в тому, що при досягненні потрібної температури Ваш термостат або замкне контакти або навпаки розмикає ланцюг.
-Нормально-замкнений термостат – при досягненні потрібної температури розмикає контакти, але відновлює свою роботу після остигання на 5-30 градусів.
- Нормально-розімкнений термостат – при досягненні температури замикає контакти
Як перевірити тип термостата?
Найпопулярніший спосіб перевірити тип термостата - це подзвонити його мультиметром. Достатньо перевести Ваш мультиметр у режим продзвінка та піднести до контактів термостата. При спрацьовуванні бузера на мультиметрі це буде означати, що контакти замкнуті, а відповідно тип його нормально замкнутий, і навпаки якщо мультиметр не видає звук це означатиме, що тип термостата нормально відкритий.
У нашому магазині ви можете придбати обидва типи термостатів, а також за необхідності цифровий або аналоговий мультиметр.
Можемо виділити особливість термостата KSD9700. Корпус термостата KSD9700 не ізольований від вхідного контакту, тому вони поставляються в захисній силіконовій трубці, що забезпечить ізоляцію металевого корпусу від напруги.
Що таке термозапобіжник?
Термозапобіжник – це тепловий пристрій захисту, основне застосування в побутових приладах, теплових пристроях та іншому машинному обладнання. Його функція – при граничному перевищенні номінальної температури розімкнути контакти тим самим забезпечити пристрій, в якому він встановлений від пошкоджень. Розрізняють кілька типів (серій) запобіжників за своєю конструкцією:
· TZ D (RY-01)
· Y38 (A2-F)
Вибір термозапобіжника залежить від двох параметрів температура спрацьовування та номінальний струм.
У групі термозапобіжники доступний вибір з аксіальними та радіальними висновками від 70 до 250 градусів цельсій з номінальним значенням струму 2А та 10А.
Серія Termo fuse DIP використовується в трансформаторному та вент
иляційному обладнанні, двигунах малої потужності, конденсаторах та інших нагрівальних приладах.
Серія Termo fuse axial використовується в домашньому обладнанні, такому як холодильник, фен, праска, електрочайник, телевізор та інше.
Зверніть увагу, що монтаж термозапобіжника – здійснюється шляхом обтискання клемником так як при монтажі за допомогою паяльника та нагріванні контакту термозапобіжник швидко вийде з ладу так як температура нагріву буде вищою за номінальну температуру деталі.
Сподіваємося, що ця стаття була корисною у виборі термостата і термозапобіжника, всі типи ви можете пкупити на нашому сайті ELECTRONICA.IN.UA або купити в нашому магазині за адресою м.Дніпро вул.Курчатова 4 магазин «Електроніка»
