Як підібрати резистор SMD?

Як підібрати резистор SMD?

Як підібрати  SMD резистор?

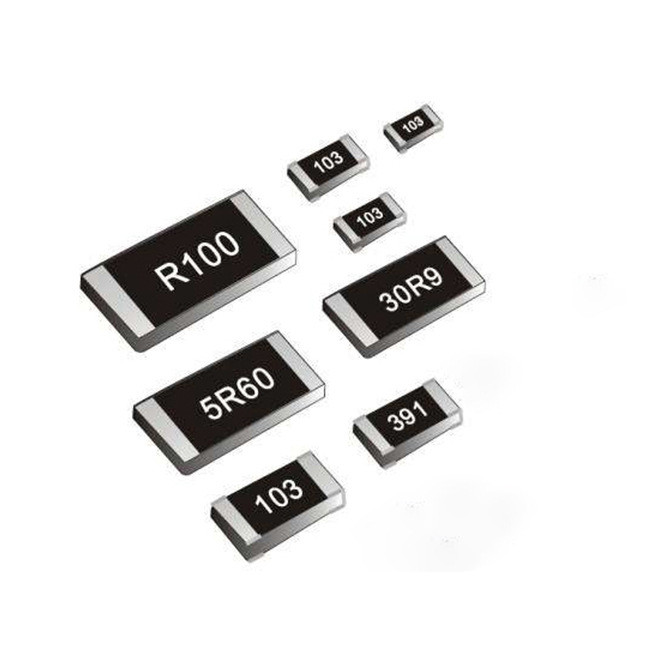

У сучасній таблиці позначень резисторів може заплутатися навіть досвідчений радіоаматор, силами нашого магазину було складено порівняльну таблицю з кодами позначень та маркуванням опору резистора.
При виборі резистора слід звернути увагу на цифрове позначення, нанесене на корпусі самого резистора. Всі резистори з допуском від 2% до 10% і всіма типорозмірами маркуються трьома цифрами, перші дві це мантиса, остання буде ступінь на підставі 10, для визначення номіналу опору в Омах.

Приклад:

103х103=10 кОм


Ця таблиця допоможе у виборі резистора на нашому сайті, так само рекомендуємо використовувати при виборі резистора мультиметр з функцією вимірювання опору. У разі неможливості визначити номінал резистора рекомендуємо шукати схему вашого пристрою.



Код smd

Значення

Код smd

Значення



Код smd

Значення

Код smd

Значення

102

1 кОм

103

10 кОм



104

100 кОм

105

1 МОм

112

1.1 кОм

113

11 кОм



114

110 кОм

115

1.1 МОм

122

1.2 кОм

123

12 кОм



124

120 кОм

125

1.2 МОм

132

1.3 кОм

133

13 кОм



134

130 кОм

135

1.3 МОм

152

1.5 кОм

153

15 кОм



154

150 кОм

155

1.5 МОм

162

1.6 кОм

163

16 кОм



164

160 кОм

165

1.6 МОм

182

1.8 кОм

183

18 кОм



184

180 кОм

185

1.8 МОм

202

2 кОм

203

20 кОм



204

200 кОм

205

2 МОм

222

2.2 кОм

223

22 кОм



224

220 кОм

225

2.2 МОм

242

2.4 кОм

243

24 кОм



244

240 кОм

245

2.4 МОм

272

2.7 кОм

273

27 кОм



274

270 кОм

275

2.7 МОм

302

3 кОм

303

30 кОм



304

300 кОм

305

3 МОм

332

3.3 кОм

333

33 кОм



334

330 кОм

335

3.3 МОм

362

3.6 кОм

363

36 кОм



364

360 кОм

365

3.6 МОм

392

3.9 кОм

393

39 кОм



394

390 кОм

395

3.9 МОм

432

4.3 кОм

433

43 кОм



434

430 кОм

435

4.3 МОм

472

4.7 кОм

473

47 кОм



474

470 кОм

475

4.7 МОм

512

5.1 кОм

513

51 кОм



514

510 кОм

515

5.1 МОм

562

5.6 кОм

563

56 кОм



564

560 кОм

565

5.6 МОм

622

6.2 кОм

623

62 кОм



624

620 кОм

625

6.2 МОм

682

6.8 кОм

683

68 кОм



684

680 кОм

685

6.8 МОм

752

7.5 кОм

753

75 кОм



754

750 кОм

755

7.5 МОм

822

8.2 кОм

823

82 кОм



824

820 кОм

815

8.2 МОм

912

9.1 кОм

913

91 кОм



914

910 кОм

915

9.1 Мом

Різновид маркувань SMD резисторів


Існує кілька основних різновидів маркувань резисторів

  • три цифри (103) використовують для маркування резисторів 5%-10%
  • дві цифри і бувенний роздільник R (4R7) використовують з резисторами номіналом менше 10 Ом з похибкою до 5%
  • чотири цифри (1234) похибка резистора 5%-10%
  • три цифри та літерний роздільник (4R37 ) використовують при номіналі резистора менше 100 Ом і похибкою до 5%
  • таблиця EIA-96 дві цифри і літера (02А) використовують з резисторами похибку, яких менше 1%
Код Знач. Код Знач. Код Знач. Код Знач.
R10 0.1 Ом 1R0 1 Ом 100 10 Ом 101 100 Ом
R11 0.11 Ом 1R1 1.1 Ом 110 11 Ом 111 110 Ом
R12 0.12 Ом 1R2 1.2 Ом 120 12 Ом 121 120 Ом
R13 0.13 Ом 1R3 1.3 Ом 130 13 Ом 131 130 Ом
R15 0.15 Ом 1R5 1.5 Ом 150 15 Ом 151 150 Ом
R16 0.16 Ом 1R6 1.6 Ом 160 16 Ом 161 160 Ом
R18 0.18 Ом 1R8 1.8 Ом 180 18 Ом 181 180 Ом
R20 0.2 Ом 2R0 2 Ом 200 20 Ом 201 200 Ом
R22 0.22 Ом 2R2 2.2 Ом 220 22 Ом 221 220 Ом
R24 0.24 Ом 2R4 2.4 Ом 240 24 Ом 241 240 Ом
R27 0.27 Ом 2R7 2.7 Ом 270 27 Ом 271 270 Ом
R30 0.3 Ом 3R0 3 Ом 300 30 Ом 301 300 Ом
R33 0.33 Ом 3R3 3.3 Ом 330 33 Ом 331 330 Ом
R36 0.36 Ом 3R6 3.6 Ом 360 36 Ом 361 360 Ом
R39 0.39 Ом 3R9 3.9 Ом 390 39 Ом 391 390 Ом
R43 0.43 Ом 4R3 4.3 Ом 430 43 Ом 431 430 Ом
R47 0.47 Ом 4R7 4.7 Ом 470 47 Ом 471 470 Ом
R51 0.51 Ом 5R1 5.1 Ом 510 51 Ом 511 510 Ом
R56 0.56 Ом 5R6 5.6 Ом 560 56 Ом 561 560 Ом
R62 0.62 Ом 6R2 6.2 Ом 620 62 Ом 621 620 Ом
R68 0.68 Ом 6R8 6.8 Ом 680 68 Ом 681 680 Ом
R75 0.75 Ом 7R5 7.5 Ом 750 75 Ом 751 750 Ом
R82 0.82 Ом 8R2 8.2 Ом 820 82 Ом 821 820 Ом
R91 0.91 Ом 9R1 9.1 Ом 910 91 Ом 911 910 Ом
